Как пользоваться штангенциркулем

Штангенциркули применяют, когда необходимо определить:

  • каков наружный и внутренний диаметр детали;
  • линейные размеры изделия или поверхности;
  • какова глубина канавки или отверстия;
  • параметры деталей, имеющих уступы.

При помощи некоторых модификаций могут быть размечены заготовки будущих изделий.



Сфера применения штангенциркулей весьма обширна: с его помощью снимают замеры продукции, выпускаемой механическими и слесарными производственными участками, осуществляют контроль над степенью выработки рабочих поверхностей, подверженных износу, когда проводят ремонт оборудования, а также используют в домашних условиях для решения различных технических задач.

При выборе штангенциркуля, необходимого для выполнения определенной технической задачи, необходимо принимать в расчет:



  • габариты измеряемых деталей;
  • конструктивную специфику деталей;
  • степень точности результатов замеров.

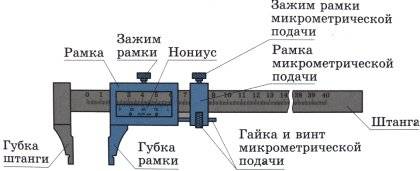

Существуют следующие отличительные параметры и характеристики штангенциркулей:

  • диапазоны, в которых снимаются замеры. На различных моделях штанги оснащены шкалами чья длина варьирует в диапазоне от 125 до 4000 мм.
  • степени погрешности результатов снятых замеров, которые для разных моделей составляют 0.1, 0.05, 0.02 и 0.01 мм.
  • наличие глубиномера.
  • форма и количество поверхностей измерения.

Существуют одно- и двухсторонние штангенциркули, чьи губки имеют плоское, заостренное или закругленное исполнение.

принцип проведения измерений - при помощи нониусного устройства, определение результатов по механизму часового типа или снятие показаний электронным штангенциркулем.
Материалом для изготовления данных инструментов служит сталь повышенной износостойкости, а для усиления мерительных поверхностей применяются напайки из твердых сплавов. Модели, предназначенные для нанесения разметки на заготовки деталей, дополняют резцами, а в комплекте с ними идут державки и зажимные винты.

В каком порядке производятся измерения

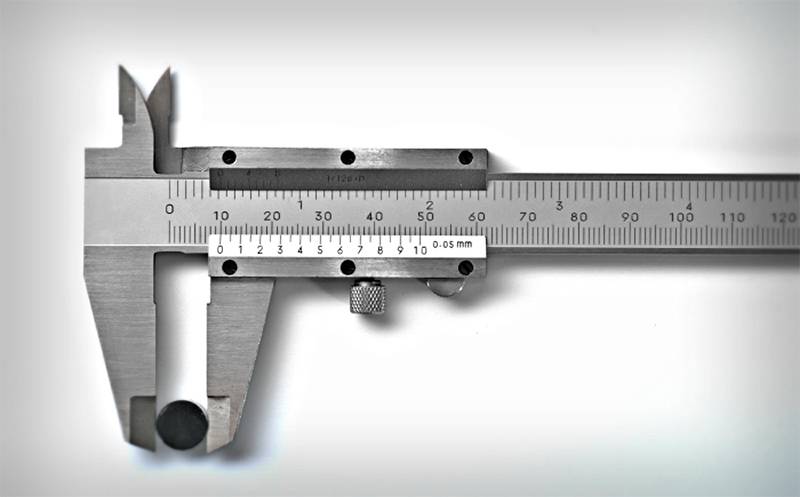

Первый этап снятия замеров предполагает подготовку инструмента и детали к замерам: проводится удаление загрязнений, губки штангенциркуля сводятся впритык, а показания должны быть на нулевой отметке. Чтобы определить диаметральный или линейный размер изделия, следует:

  • передвинуть рамки, чтобы губки были разведены;
  • установить их так, чтобы прилегание к поверхностям измеряемого изделия было максимально плотным;
  • завинтить стопорный винт, чтобы рамка была зафиксирована;
  • снять штангенциркуль и определить результат замера.

Если необходимо измерить расстояние между внутренними контрповерхностями, губки сводятся к нулевой отметке, а затем раздвигаются до тех пор, пока не примкнут к поверхностям изделия. Если деталь изготовлена таким образом, что можно увидеть данные замеров, штангенциркуль не фиксируют и не снимают.

Как измерить глубину отверстия штангенциркулем:

  • переместить рамку для выдвижения глубиномера;
  • опустить инструмент в отверстие до полного примыкания к дну и прижать его к стенке;
  • переместить штангу, пока она не упрется в торец;
  • зафиксировать рамку поворотом стопорного винта и извлечь инструмент.

Как считывать результаты измерений

Если штангенциркуль оснащен нониусной шкалой, то от отметки «0» на рейке до отметки «0» на нониусе отсчитывают число миллиметров в целой сумме. Если же это число не выходит целым, были замерены доли миллиметра, заложенные в запас точности штангенциркуля. Для высчитывания этих долей на нониусной шкале отмеряют количество отметок от нулевой отметки до отметки, совпадающей с делением штанги, и перемножают их число с ценой деления.

Если штангенциркуль оснащен часовым индикатором, по штанге от нулевой отметки до последней риски, которую не перекрывает рамка откладывают число миллиметров, выражающееся целой суммой. Определение дробной части результатов замера производится с помощью индикатора - умножением цены деления на его номер, указанный стрелкой.

Результаты измерений, произведенных электронными штангенциркулями, высвечиваются на дисплеях.

Чтобы определить итоги внутренних замеров, проведенных штангенциркулем с радиусной измерительной поверхностью, показания шкалы суммируются с толщиной нижней губки (эта величина указана на ней). Итоги наружных замеров, снимаемых штангенциркулем с резцами, получаются в результате уменьшения показаний, зафиксированных на шкале, на толщину резцов.

Как проводить разметку деталей штангенциркулем

Для нанесения технически несложной разметки обычно достаточно использовать штангенциркуль, имеющий заостренные мерительные поверхности. С его помощью, используя основные принципы начертательной геометрии, можно проводить разметочные прямые линии или намечать отверстия. Для нанесения разметок на заготовки конструктивно более сложных деталей применяются специализированные штангенциркули.
